电力输电线铁塔在线监测系统（220KV及以下）

产品需求：

现有的输电线铁塔检测方法无法满足新疆的现实环境

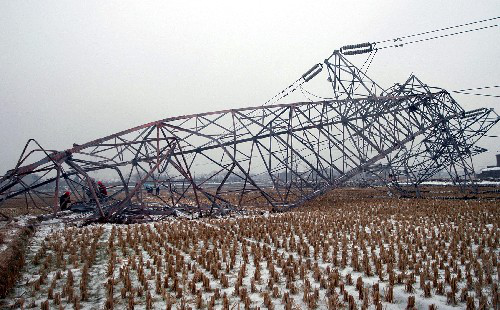

电力铁塔是电力输送系统的重要基础设施，一旦发生故障，后果将极其严重。 新疆幅员辽阔，地广人稀，山地、荒漠众多，地理环境复杂，导致输电线路铁塔的建设施工尤其是后期的运行维护非常困难。由于风、雨、雪灾、地震等自然因素以及过度灌溉、盗窃铁塔构件、毁坏地下建筑物等人为因素等影响，铁塔倾斜、倒塌等事故时有发生，严重威胁着用电安全。长期以来，始终没有找到一种能十分有效的实时监测铁塔状态的理想测量方案。传统的人工现场登塔测量方法不仅测量精度不高，效率较低，而且还存在很大的安全风险。

产品介绍：

电力输电线铁塔在线监测项目是基于北斗卫星导航无线电精准测量技术、物联网技术及综合信息管理系统等技术，研制的电力铁塔状态在线监测系统，用以解决电力输电线塔状态在线监测问题。通过该系统，可以对电力输电线塔进行实时监控，大大降低电力巡线的人工成本，起到对潜在危害的预判和预警作用，提高电力检修工作的工作效率和实施效果。

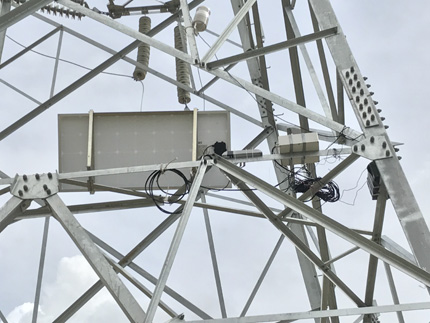

采用当今多项新技术和设备进行集成创新设计，其中集成应用了太阳能光伏供电设备、铁塔刚体结构精准测量设备、环境传感器（温湿度、风速）和视觉传感器、电流、电压故障指示器、绝缘子零值探伤设备、窄带通信模块和北斗短报文收发模块。

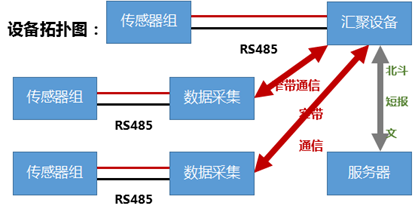

通过北斗卫星无线信道将采集信息传递到全局分布监测中心数据处理平台，经大数据处理后为预警及管理系统提供实时工作支持。

产品功能：

1.进行铁塔刚体结构精准测量（倾斜、扭转、位移、摇摆、沉降）及实时监测预警；

2.实时监测电力输电铁塔的温湿度、风速以及电流电压信息；

3.监测电力输电铁塔周边的可见光成像信息（防护区状况等）；

4.进行绝缘子零值探伤，实现在线监测及预警；

5.通过北斗短报文及窄带通信实现星状架构的电力输电线铁塔系统的无线信息传输；

6.通过铁塔检修专家系统提升电力铁塔巡线及检修工作的工作效率；

7.通过中心数据处理平台向终端移动用户（电网管理人员）实时推送状态监测信息。

系统惠民：

由于新疆地区地域面积大，无人区多，这些地区普遍存在3G、4G网络无信号的现象，导致当地牧民无法稳定地通过基础通信网络进行通信。电力输电线铁塔在线监测系统除了能够实现对全部在网的电力输电线铁塔进行在线监测以外，还可采用的北斗通信模块轻松改装为北斗通信手持机，帮助牧民在没有基础通信网络的情况下通过北斗卫星转发实现通信，同时可以为牧民提供授时定位信息，方便牧民确定自己以及同伴的位置。电力输电线铁塔在线监测系统在部分架线塔上都加装了风速、温度及湿度等环境传感器，为当地的气象分析及环境保护提供数据支持，提前预报、预知极端气象信息，帮助当地政府及时发布天气预警，启动应急预案，保障当地农牧民财产和生命安全。

产品应用：

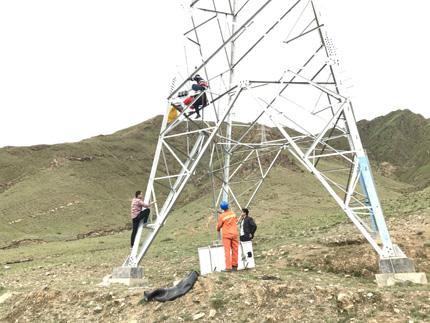

电力输电线铁塔在线监测系统在拉萨地区展开试点运营。
